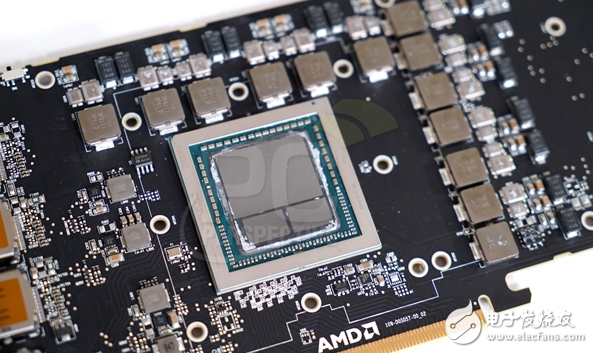

AMD Vega架构游戏显卡还要再等快要一个月，不外新的Vega 10焦点已经展露无疑，14nm工艺制造，统一封装两颗共16GB HBM2显存颗粒。 这颗焦点的根基规格已经不是奥秘，照旧4096个流处理惩罚器，但焦点面积、晶体管数量仍是个谜。

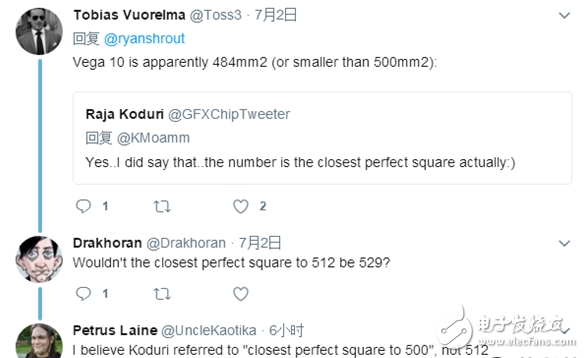

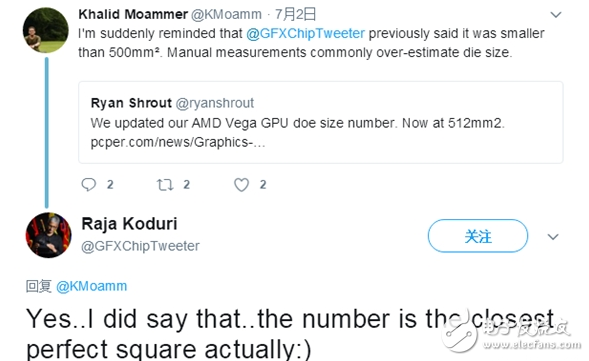

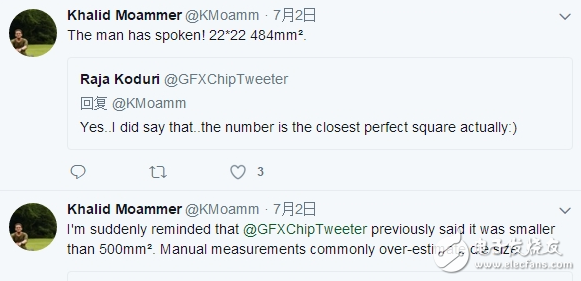

PCPer此前在举办测试的时候，手动丈量了一下，获得的面积数据是564平方毫米，此刻又批改为512平方毫米。 没想到，这引来了AMD RTG图形事业部老大Raja Koduri的存眷，而且很隐晦地给出了谜底：“（Vega焦点面积）数字实际上是最靠近的平方数。” 再思量到AMD此前曾透露，Vega焦点面积不高出500平方毫米，那么最靠近的平方数虽然是484（22的平方），这就意味着，Vega焦点的巨细是484平方毫米！ 这应该是AMD有史以来第二大的GPU，冠军属于R9 Fury X利用的Fiji，28nm工艺，596平方毫米，而今朝RX 580/480上的Polaris 20/21面积为232平方毫米。 对比之下，NVIDIA TItan Xp/GTX 1080 TI等顶级显卡所用的GP102焦点面积为471平方毫米，而从今朝的环境看，Vega的游戏机能顶多也就GTX 1080的程度，焦点效率显然不如敌手更高。 虽然，NVIDIA尚有更猖獗的大焦点：帕斯卡架构顶级作品GP100到达了610平方毫米，下一代伏特架构的GV100更是可怕的810平方毫米！
|
